交通遮断機 HN-1型・HN-2型

交通遮断機

特徴標準図面商品仕様設置・施工事例

HN-1型・HN-2型の特徴

HN-1型・HN-2型は垂直可動式、簡易構造でコストパフォーマンスを重視したモデルです。
HN-2型は、HN-1型に本体支柱のみでの簡易施錠機構を追加したモデルとなります。

簡易構造で安価

交通遮断機の中では簡易な構造を採用したため安価で、導入しやすいモデルです。官民問わず日本各地で十数年の実績があります。

占有面積が少ない

垂直可動式のため収納時の占有面積が少なく、山間部等の狭い敷地でも設置が可能です。

手動で簡易操作

手動式で簡易な操作により道路を閉鎖することが可能です。軽量のアルミバー採用のため、女性一人でも操作可能です。

高耐久めっき仕様

溶融亜鉛めっき(HDZ55)を使用し、長期使用へ対応。

POINT：占有面積

垂直に収納する構造のため占有面積が少なく、設置場所を選びません。必要面積は
基礎タイプの場合、500mm×500^※1mm
ベースプレート(BP)^※2タイプの場合、300mm×300^※1mm
以内となります。

※1：Φ600標識版を選択した場合は600mm
※2：ベースプレート(BP)が標準サイズの場合

標準図面

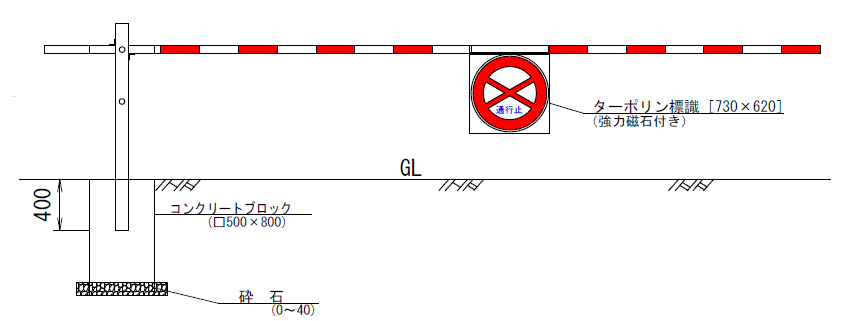

※HN-1型基礎タイプの標準図面となります。(画像クリックで詳細図を表示)

商品仕様

※予告無く仕様を変更することがありますので、ご了承ください。

製品名称

交通遮断機 HN-1型・HN-2型

操作方法

手動式、垂直方向可動(90°のみで固定)

※動画内の製品は、HN-1型となります。
　(Youtubeを参照しています。環境によりご利用になれない方はご相談ください)

遮断寸法

最長6m(有効長5.4m)

※遮断時に、背面側に600mm突出します。設置場所で障害物等が無いかを確認ください。

設置方法


基礎タイプ (□500×800)	ベースプレート(BP)タイプ (サイズは調整可能)

※基礎ブロック・アンカーボルト類は製品に含まれません。
※本体支柱・受け支柱の高さは勾配等の現地状況に合わせて調整可能です。

遮断バー

Φ60.5アルミポール、封入レンズ型反射シート貼り付け加工(300mmピッチ)


黄・黒　　　　　　　　　　　　　(夜間)	赤・白　　　　　　　　　　　　　(夜間)

※L=5000を超える場合は、Φ60.5とΦ50.0のバーを差し込み連結となります。
※提携配送業者の取扱エリアによって、L=6000まではΦ60.5のみで対応可能な場合があります。

標　　識


ターポリン標識 (ポリエステル＋塩化ビニール) ※未使用時は巻き付け収納	Φ600標識板 (アルミニウム合成板) ※運用制限有り

※標準はターポリン標識となります。
※いずれも高輝度タイプに変更可能です。(オプション)
※各種デザイン・文字入れ可能です。(オプション)

本体支柱

STKR400(JIS G 3466)、溶融亜鉛めっき(HDZ55）

HN-1型	HN-2型

施錠機能なし。遮断バー固定用ロックピンのみ、南京錠対応加工可能(オプション)	背面部の施錠用蓋(南京錠可能)により、収納⇔遮断の両パターンが施錠可能。標準で遮断バー固定用ロックピンを南京錠対応加工済み

受け支柱

SS400(JIS G 3101)、溶融亜鉛めっき(HDZ55)、南京錠(付属しません)による施錠可能

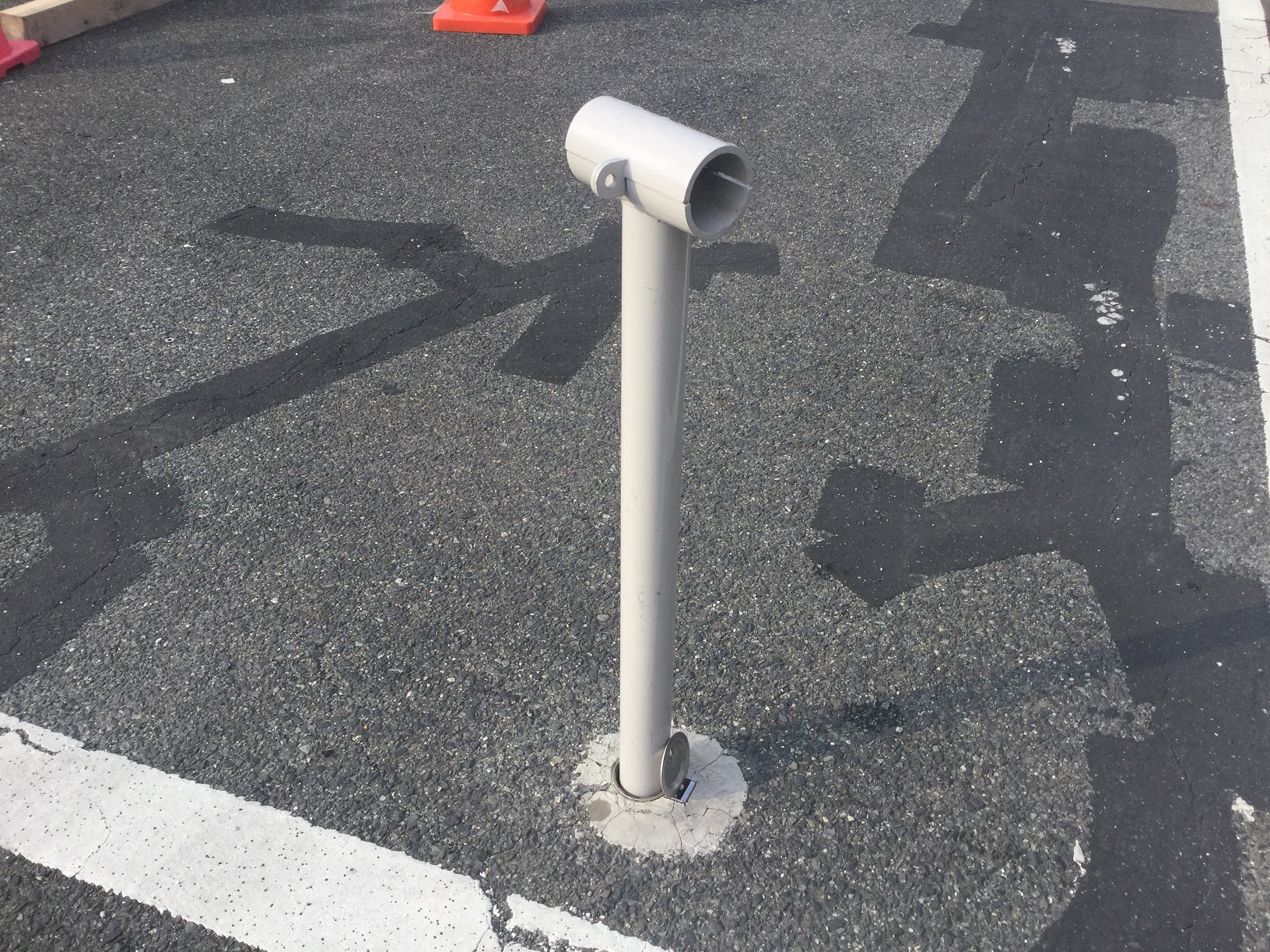

別売りのオプションとなります。 (基礎サイズ：□300×400)	鞘管式(オプション、SG-1型用を転用) (付属のロックピンと南京錠にて脱着)

構造計算

提出不可

主な用途

アンダーパス冠水対策、災害対策・予防的通行止(大雨・洪水・大雪・台風)、工場・私有地安全対策、私有地用簡易ゲート
※高規格道路(高速道路)への設置には推奨しておりません。

設置・施工事例

山間部土砂災害対策	山間部土砂災害対策	山間部土砂災害対策	山間部土砂災害対策

山間部土砂災害対策	山間部土砂災害対策	山間部土砂災害対策	山間部土砂災害対策

アンダーパス冠水対策	アンダーパス冠水対策	アンダーパス冠水対策	工場内安全対策

工場内安全対策	工場内安全対策	私有地交通規制	私有地交通規制
