交通遮断機 SG-2型
SG-2型は水平可動式ですが、折り畳み可能な遮断バーの採用で省スペースで設置可能な、操作性とコストパフォーマンスを両立したモデルです。
手動で簡易な操作により素早く道路を閉鎖することが可能です。軽量のアルミバー採用のため、女性一人でも操作可能です。
中折れ式の遮断バーを採用し、省スペースで収納可能。
基礎ブロック、ベースプレート(BP)、ガードレール支柱添架に対応。現地の状況により仕様を選択いただけます。
ベアリング内蔵の特殊機構【SGS構造】を採用し、スムーズな回転を実現しました。水平可動式で操作性に優れています。
主材料はステンレスを使用し、且つ表面塗装仕上げです。また、電気的な設備故障による動作不良の心配もありません。
POINT：特許取得【SGS構造】
特許を取得したベアリング内蔵の特殊機構【SGS構造】により、軽い力でスムーズに遮断バーを回転させることができます。
水平式の遮断バーを片持ちだけでもしっかりと保持できるため、遮断する路上に余分な構造物を設置する必要がなく、設置工事の工数削減にも貢献します。

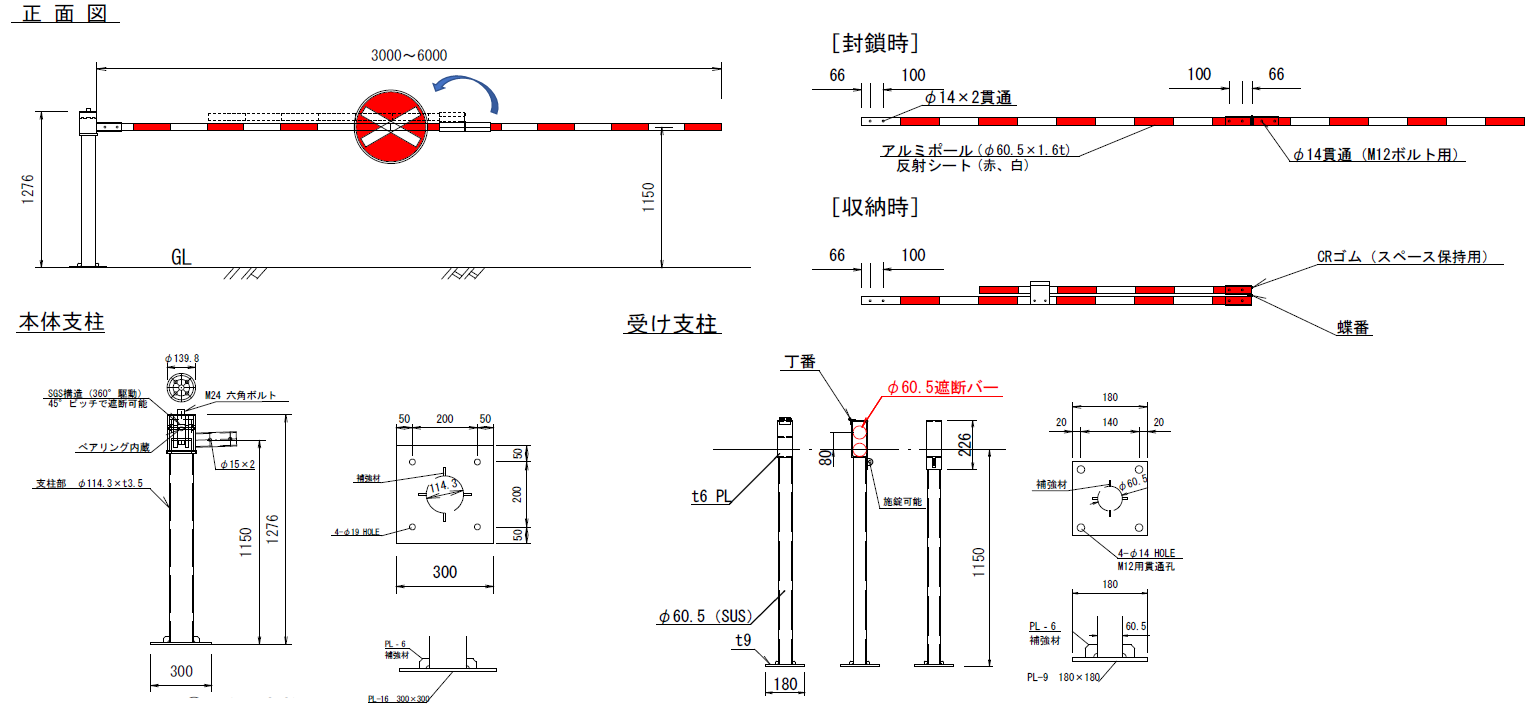

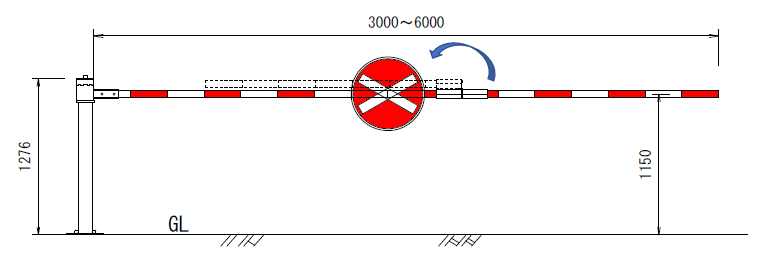

※ベースプレート(BP)タイプの標準図面となります。(画像クリックで詳細図を表示)
※予告無く仕様を変更することがありますので、ご了承ください。
| 製品名称 | 交通遮断機 SG-2型 | ||||||||||||||
| 操作方法 | 手動式、水平方向可動(360°回転、本体支柱側では45°ピッチで固定可能)
※動画内の製品は、SG-3型となります。 |
||||||||||||||
| 遮断寸法 | 最長6m(折り畳み可能)
※折り畳みの長さは、金具等の位置関係により調整となります。 |
||||||||||||||
| 設置方法 |
※基礎ブロック・アンカーボルト類は製品に含まれません。 |
||||||||||||||
| 遮断バー |
Φ60.5アルミポール、封入レンズ型反射シート貼り付け加工(300mmピッチ)
|
||||||||||||||
| 標 識 |
※標準はΦ600高輝度標識板となります。 |
||||||||||||||
| 本体支柱 |
SUS304(JIS G 3459)、外観焼付けウレタン塗装
※オプションの色を選択した場合、本体支柱・受け支柱・添架金具(添架タイプの場合)を同色にて塗装となります。 開閉機構は以下の3種類から選択できます。
|
||||||||||||||
| 受け支柱 |
SUS304(JIS G 3459)、外観焼付けウレタン塗装、南京錠(付属しません)による施錠可能
|
||||||||||||||
| 構造計算 | 風速40m/s対応 | ||||||||||||||

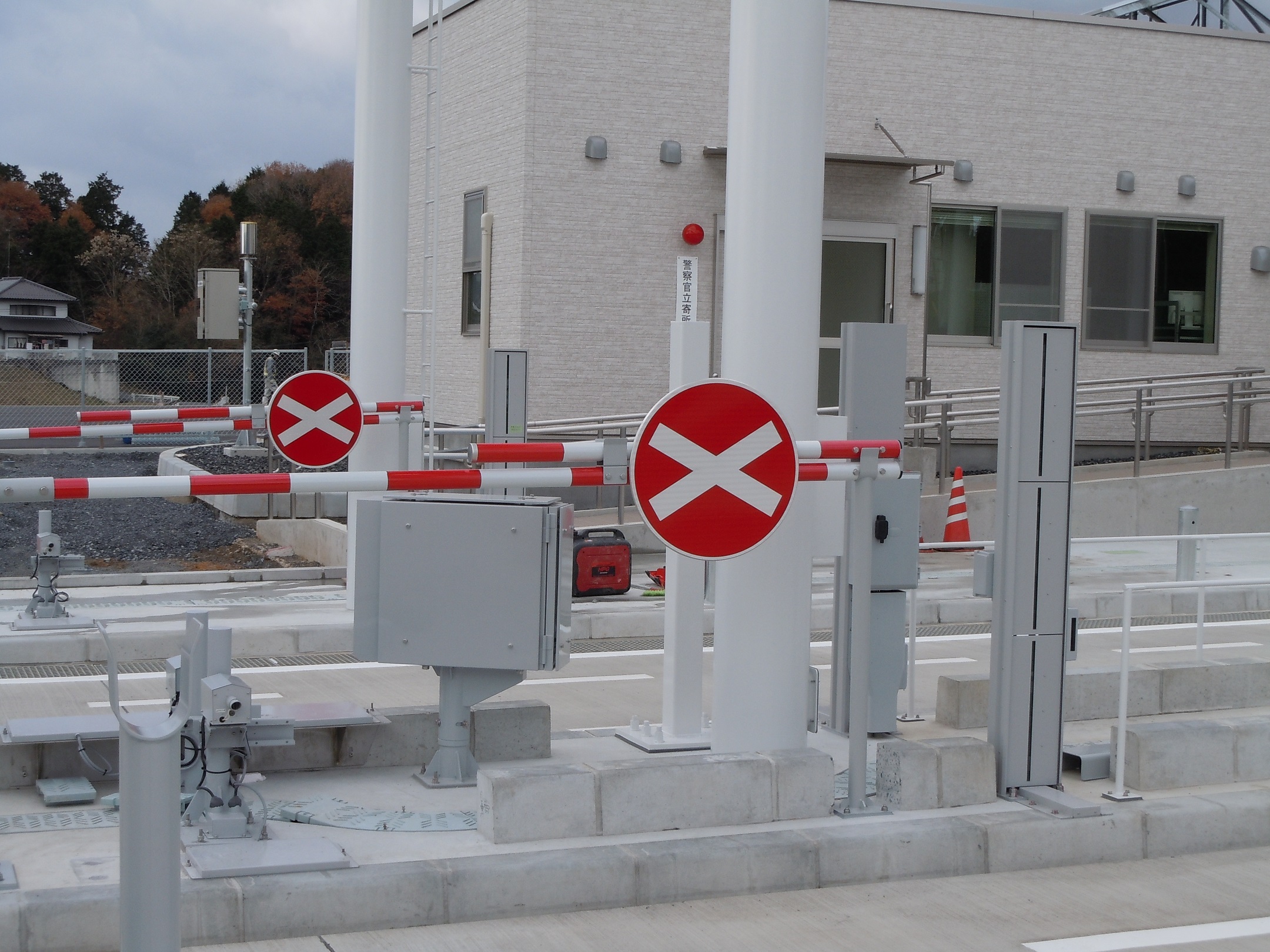

| 主な用途 | 高規格道路(高速道路)進入規制(料金所、ETCレーン)、私有地進入規制、災害対策・予防的通行止(大雨・洪水・大雪・台風) |
| 高規格道路(高速道路) 料金所 | 高規格道路(高速道路) 料金所 | 高規格道路(高速道路) 料金所 | 高規格道路(高速道路) 料金所 |
 |
 |
 |
 |
