交通遮断機 DG-1型・DG-2型
DG-1型・DG-2型は水平可動式で、操作性を確保しつつも、極めて高い視認性と閉鎖力を両立したモデルです。
手動で簡易な操作により素早く道路を閉鎖することが可能です。他の機種と同じく、女性一人でも操作可能です。
大径遮断バーと高輝度反射シートを採用し、大型車を含めて高い閉鎖力を実現しています。歩行者天国のような安全対策にも有効です。
弊社独自の機構【CLeSA構造】を採用し、スムーズで軽い回転を実現しました。水平可動式で操作性に優れています。
高耐久の防錆・防蝕処理を施した部材を採用。また、電気的な設備故障による動作不良の心配もありません。
POINT：特許出願中【CLeSA構造】
特許申請中の特殊機構【CLeSA構造】により、軽い力でスムーズに遮断バーを回転させることができます。最小限の部品で水平式の遮断バーを片持ちだけでしっかりと保持可能です。
本体支柱の構造をコンパクトにすることにより、基礎サイズの縮小・見栄えの向上が可能になりました。
※DG-2型の標準図面となります。(画像クリックで詳細図を表示)
※予告無く仕様を変更することがありますので、ご了承ください。
| 製品名称 | 交通遮断機 DG-1型・DG-2型 | ||||||
| 操作方法 | 手動式、水平方向可動(360°回転、受け支柱か落とし棒で固定)
※動画内の製品は、DG-2型となります。 |
||||||
| 遮断寸法 | 基礎寸法により調整(現地状況により、最大10m以上可能) | ||||||

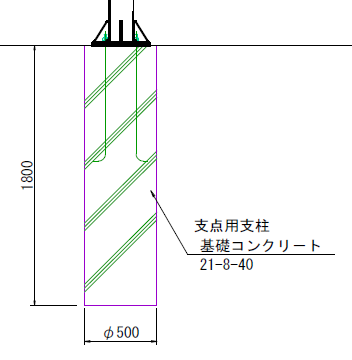

| 設置方法 |
※基礎・アンカーボルト類は製品に含まれません。 |
||||||
| 遮断バー |
Φ150 アルミポール、カプセルプリズム型高輝度反射シート貼り付け加工
※DG-1型は、上下のバーのみで奥行きの無い構造になります。 |
||||||
| 標 識 | 付属しません | ||||||
| 本体支柱 |
SUS304(JIS G 3459)、外観ポリウレタン樹脂塗装
|
||||||
| 受け支柱 |
STK400-E-G (JIS G 3444)、HDZ-55、外観ポリウレタン樹脂塗装、
|
||||||
| 連結機構 |
オプションのスライド機構・閂機構による延長および連結が可能です。
|
||||||
| 構造計算 | 風速60m/s対応 | ||||||
| 主な用途 | 高規格道路(高速道路)オンランプ進入規制、SA・PA閉鎖、アンダーパス冠水対策、歩行者天国、テロ対策、災害対策・予防的通行止(大雨・洪水・大雪・台風)、工場・私有地安全対策、私有地用簡易ゲート |
| バイパス閉鎖用(解放時) | バイパス閉鎖用(解放時) | バイパス閉鎖用(遮断時) | バイパス閉鎖用(遮断時) |
 |
 |
 |
 |
| オンランプ閉鎖用(解放時) | オンランプ閉鎖用(遮断時) | 私有地閉鎖用(解放時) | 私有地閉鎖用(遮断時) |
 |
 |
 |
 |
